壓合用耗材

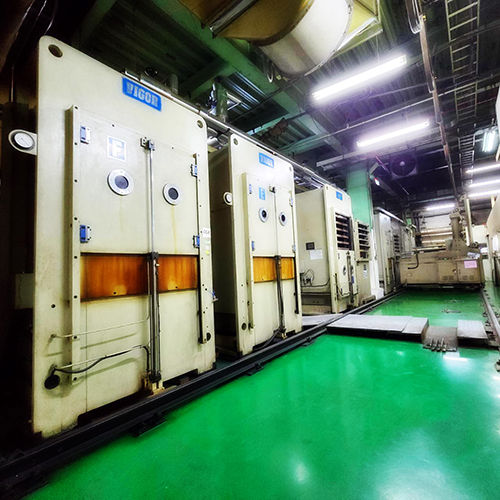

電路板壓合耗材

  • 真空氣囊

  • 特氟龍玻纖膠帶

  • 低粘膜

  • 傳壓分離膜

  • 特氟龍分離膜

  • TPX離型膜

  • 阻膠膜

  • 矽橡膠墊

  • 燒付鐵板

  • 雙面無矽離型膜

  • 單矽離型膜

  • 啞光離型膜

  • FEP耐氟龍膠片

  • TPX耐高溫阻膠離型膜

  • TPX耐高溫阻膠離型膜

  • 綠色矽膠片

  • 矽鋁箔板

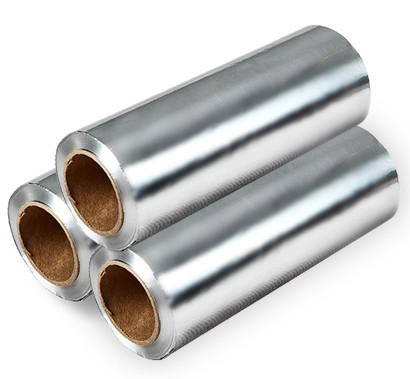

壓合用鋁箔

PCB壓合製程，因材料於壓合過程中會產生流動，使得材料會溢出到鋼板上，為防止溢流所造成鋼板表面遭受汙染進而影響到生產良率的問題，多數人會選擇銅箔做為防止溢流之材料。然而因銅之價格遠高於鋁，導致壓合製程之成本居高不下，故鋁箔取代銅箔之趨勢因而快速崛起。



啞光離型膜

  • 厚度：25um, 30 um, 38um, 50 um

  • 寬度：250mm, 270mm, 300mm, 350mm, 540mm, 550mm, 650mm

  • 長度：500m, 1000m，其他規格根據客戶要求。

  • 外觀：平整，顏色一致,無明顯缺陷及異物。

  • 性能：啞光離型膜雙面離型塑料薄膜，使用過程中不分正反面。啞光 離型膜的熔點是250ºC

  • 用途：在FPC生產中離型膜的主要作用有隔離、填充、保護、易于剝離。主要用于FPC柔性電路板快速壓合，傳統壓合，PCB行業。

  • 缺點：含有微量矽油殘留,可以忽略不計。


透明離型膜

  • 厚度：23u~188u

  • 離型力：20~500g(Nitto 31B)

  • 尺寸安定性高、離型穩定

  • 尺寸可客製化


雙面無矽離型膜

  • 厚度：254m, 384m, 50um，常備厚度為 25um50um；

  • 寬度：常備寬度為270m，其他規格根據客戶要求；

  • 長度：一般為100m，其他規格根據客戶要求。

  • 性能：無矽離型膜為雙面無矽啞光聚酯(PET)塑料薄膜，無任何殘留物，薄膜的熔點為200ºC，使用過程中不分正反面。

  • 用途：主要用于FPC高階電路板快速壓合，也可用于FPC電路板傳統壓合

  • 缺點：無矽啞光離型膜為我司獨家代理韓國高端産品，下單周期需提前，因海運時間比較長。


單矽離型膜

  • 厚度：25um, 30um, 38um, 50um，常備厚度為25um 50 um；

  • 寬度：常備寬度為270m，其他規格根據客戶要求；

  • 長度：一般為1000m，其他規格根據客戶要求。

  • 性能：單矽離型膜為單面塗矽透明聚酯(PET)塑料薄膜，薄膜的熔點為254 ºC

  • 用途：主要用于FPC電路板快速壓合，也可用于FPC電路板傳統壓合。

  • 缺點：會有矽油殘留到FPC電路板上面，薄膜相對較硬，沒有任何阻膠效果。


TPX耐高溫阻膠離型膜

  • 厚度：40um, 50um, 60um, 90um, 120um

  • 寬度：270mm, 540mm

  • 長度：500m，其他規格根據客戶要求。

  • 外觀：平整,顏色一致，無明顯缺陷及異物。

  • 性能：TPX耐高溫阻膠離型膜俱有良好的耐溫性, 填充性, 分離性, 阻膠性。防止FPC產品間相互轉印，減少操作工序，提高工作效益，控制焊盤和金手指溢膠。

  • 用途：主要用于FPC柔性電路板快速壓合。

  • 熔點：230ºC

  • 缺點：TPX耐高溫阻膠離型膜產品價格較高。


TPX耐高溫阻膠離型膜

  • 厚度：60um, 70um, 80um, 90um, 120um, 150um

  • 寬度：270mm, 540mm

  • 長度：500m，其他規格根據客戶要求。

  • 外觀：平整,顏色一致，無明顯缺陷及異物。

  • 性能：紙基TPX耐高溫阻膠離型膜俱有良好的耐溫性, 填充性, 分離性, 阻膠性。產品無矽油殘留。壓合中不會發生收縮。防止高精密FPC壓合不實,控制起泡。紙基離型膜熔點為230度

  • 用途：主要用于FPC柔性電路板快速壓合用，有利于提高產品品質。有正反面區分，有膜一面跟FPC接觸，有紙一面。跟綠色矽膠接觸。


矽鋁箔板

  • 厚度：0.4mm, 0.6mm

  • 寬度：400mm, 460mm, 500mm, 560mm, 600mm, 660m

  • 長度：400mm, 470mm, 510mm, 600mm, 660mm

  • 性能：矽鋁箔板結合了鋁板和矽膠墊的各種優質，俱有良好的平整性導熱緩沖性，使產品成型好，填充性能和結合性更佳。

  • 用途：矽鋁箔板主要用于FPC柔性電路板快速壓合。

  • 使用壽命：正常使用條件下10,000左 右需更換。

  • 缺點：容易彎曲變形，需要輕拿輕放ºC


燒付鐵板

  • 厚度：3mm

  • 寬度：280mm, 330mm, 350mm, 360mm, 380mm, 450mm, 460mm, 500mm, 550mm, 600mm, 660mm

  • 長度：350mm, 450mm, 470mm, 550mm, 560mm, 600mm, 660mm

  • 性能：燒付鐵板結合了鋼板和矽膠墊的各種優質，俱有良好的平整性導熱緩衝性，使產品成型好，填充性能和結合性更佳。

  • 用途：矽鋁箔板主要用於FPC柔性電路板快速壓合。

  • 使用壽命：正常使用條件下10,000次左右需更換。


玻璃纖維布

  • 厚度：0.75mm, 0.115mm, 0.260mm

  • 寬度：480mm, 500mm, 550mm, 1m

  • 長度：10m, 20m, 25m, 50mm, 100m

  • 性能：玻璃纖維布是一種性能優異的無機非金屬材料，種類繁多，優點是絕緣性好、耐熱性強、抗腐蝕性好，機械強度高。

  • 用途：玻璃纖維布FPC柔性電路板快速壓合。用於固定燒付鐵板，阻隔燒付鐵板上的矽膠易析出的矽油，抑制膠流量及膠體反沾。

  • 缺點：易脆，耐磨性較差


鐵氟龍玻纖膠帶

  • 產品特性：
    1. 耐高溫、抗酸鹼。
    2.表面光滑不易沾黏任何物質。
    3.高絕綠性，防靜電。
    4.各類高溫滾筒、加熱板或脫模工件的貼覆。
    5.適用於其化防沾黏或耐高溫、耐腐蝕的表面處理。

  • 產品應用範圍：適用於PCB業、半導體業、光電業或其他高溫製程。

  • 儲存：儲存於陰涼、乾燥(建議<60% RH)通風位置，避免陽光照射。


鐵氟龍膜

  • 具抗強酸、強鹼

  • 抗各種有機溶劑

  • 具耐高、低溫性

  • 摩擦系數低

  • 良好的電絕緣性

  • 不沾黏及具潤滑性且易清潔性


FR4玻璃纖維板

  • 符合94V0耐燃等級

  • 絕緣性好、具剛性、低吸水率

  • 厚度0.1~72mm

  • 尺寸依客戶需求

適用於補強、絕緣用板、測試治工具板、鑽孔用下墊板或壓制用上蓋板…等電子、電機及需絕緣或做治具之製造業


Dummy board銅箔基板

  • 厚度0.1~1.6mm

  • 銅厚度12um~35um

  • 尺寸依客戶需求


PTFE鐵氟龍薄膜膠帶


​鐵氟龍玻纖膠帶

​​


FR4銅箔基板

  • 厚度0.1~1.6mm

  • 銅厚度12um~35um

  • 尺寸依客戶需求

我們提供協助尋找各類PCB耗材服務
